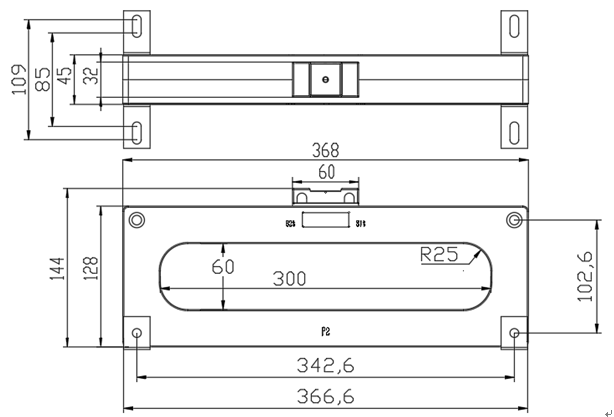

外形尺寸: 單位:mm（誤差±1mm）

    NOTE:  1  產品外殼采用阻燃PC/ABS合金材料；外殼顏色黑色，黑色環氧樹脂封裝。

                2  次級輸出方式采用端子輸出；輸出端子為黃銅鍍鎳式壓線端子。

                3  互感器P1側S1、S2為信號輸出端子，P2側S1t、S2t為空端子。

電原理圖及繞制結構圖：

    NOTE:  P1、P2為輸入側，S1、S2為輸出側

電氣參數:

平衡特性測試:

可靠性試驗:

其它項目：

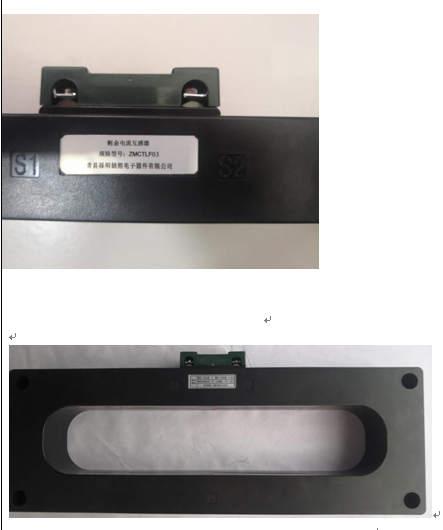

 1 標簽位置和示例：

 2 外形外觀要求：

       表面無腐蝕、涂覆層脫落現象，無明顯劃傷、裂痕、孔洞等機械損傷。

       端子螺絲應在出貨階段鎖緊,防止松動脫落。

 3 安裝要求：

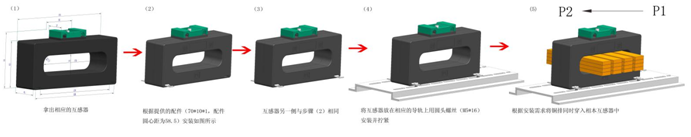

       剩余電流互感器安裝方式要求供應商應提供可靠安裝方式,推薦安裝方式如下

       ZMCTLF03  角鋼支架導軌安裝

 附表1：

    準確度(-10℃～+55℃)

    準確度(-25℃～-10℃)&(+55℃～+70℃)
